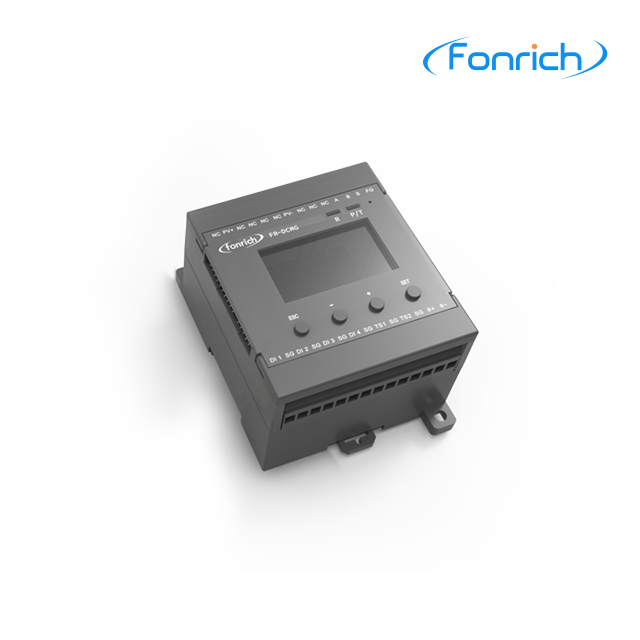

串级汇流箱监控

主要特征

  1. 最多支持 32 个通道
  2. 本地LED显示,光伏组串信息实时显示
  3. 可以查看每组串的总发电量
  4. RS485或PLC通讯
  5. 多种规格霍尔传感器,±20A、±30A、±40A、±60A
  6. 可选:支持分励脱扣器
状态:

1000V~1700V汇流箱监控


Gilgal 3汇流箱监控系统支持1000V/1700V光伏系统,实时监控组串电流、母线电压、母线箱温度、开关状态,数据异常时报警输出。系统支持RS485或工业无线数据传输方式进行数据传输。



FR-DCMG应用示意图



监控模块接线图

224cc8a8-6963-4bd8-826b-ae0e4ae99ba5


FR-DCMG选型表


汇流箱监控-主控制器
模型 光伏电压 电源供应 分流脱扣 沟通 当前监控字符串 数字/开关状态监控 温度传感器
光伏
转换器集成
24V直流 RS485 可编程控制器
FR-DCMG-MMPD ≤1200v 是的 - - 是的 - 24 2 1
FR-DCMG-MMPU ≤1500v 是的 - - 是的 - 24 4 2
FR-DCMG-MMPL ≤1500v 是的 - - 是的 是的 24 4 2
FR-DCMG-MMPP ≤1500v 是的 - 是的 是的 是的 24 4 2
FR-DCMG-MMPQ ≤1700v 是的 - - 是的 - 24 4 2
FR-DCMG-MMPZ ≤1700v 是的 - 是的 是的 是的 24 4 2
FR-DCMG-MMPS ≤1700v - 是的 是的 是的 - 24 4 2
FR-DCMG-MMPY ≤1500v 是的 - - 是的 - 32 4 2
